設備及管道表面色
配管設計
設備和管道的表面色（包括標識）的作用是在工業生產中容易識別設備位號、管道的管線號、管道物料、管道中物料的流向等管道的運行特性，便于操作人員操作、檢查、維修生產裝置，確保生產裝置的安全運行。
設備和管道表面色是指在設備和管道等設施的外表面涂刷的顏色。
設備和管道標志 (又稱標識）是指在設備和管道外表面局部范圍涂刷或采用掛牌形式的關于設備位號、管線號、介質名稱或代號、流向箭頭等信息的標識。
刷漆要求及規定
①采用有色金屬、不銹鋼、陶瓷、塑料 (含玻璃鋼)、鋁合金板、石棉、水泥等材料制成的管道或表面已采用搪瓷、鍍鋅處理的管道宜保持制造廠出廠色或材料本色，不應再刷表面色，但應刷標志。
②刷變色漆的設備及管道表面嚴禁再刷表面色，但可刷標志，且標志不得妨礙對變色漆的觀察。
③厚型防火涂料外表面不宜刷表面色，如因防腐等需要進行涂裝時，應與鋼結構表面色一致。
④有隔熱層的設備及管道以金屬外保護層顏色(一般為鋁色)為表面色，不再刷其他顏色，但應有標志。
⑤在外徑或保護層外徑小于等于50mm的管道上刷標志有困難時，可采用標志牌 (矩形，尺寸為250mm×100mm，指向尖角為90°)，標志牌上應標明流體名稱，并用標志牌的尖端指示流體流向。
⑥當表面色有兩種或兩種以上可供選擇時，原則上同一單位內所有裝置的管道和設施表面色應一致。
⑦消防設備、消防管道的表面色和標志應符合GB 13495的有關規定。
⑧煙囪的飛行障礙警示標志設置應符合GB 50051的有關規定。
⑨塔、火炬筒等高聳設備及結構的飛行障礙警示標志設置，應符合航空管理部門的要求。
⑩防護罩等安全裝置的安全色和安全標志設置應符合GB 2894-2025的有關規定。
?標志字體應為印刷體，位置和尺寸應符合本標準相關條款的規定。
?石油化工企業中自備電廠設備和管道的表面色可按DL/T5072規定執行。
?漆膜顏色應符合GB/T3181的有關規定。
?如業主有指定面漆顏色，跟業主確定后按最終確定面漆顏色執行。
標志標識方法
1.設備標志的標識方法
①標志應以設備位號或名稱表示。
②消防設備標志應以消防設備名稱表示，并應符合GB13495的有關規定。
③標志應刷在設備朝向操作通道一側的醒目部位。小型設備或形狀復雜、平整表面較小的設備可采用掛牌形式或涂刷在基礎上。

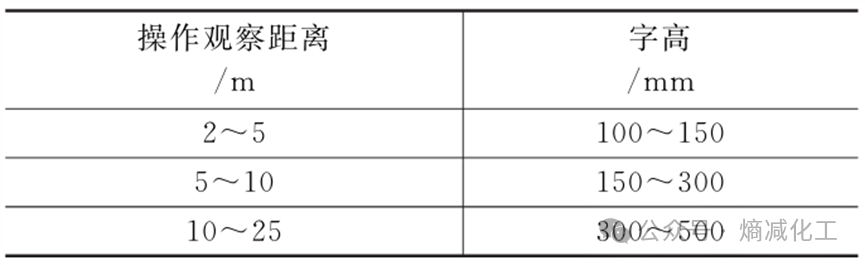

④裝置內設備的標志字體高度宜符合下表的規定，機械類設備采用標志牌時，標志字體高度宜為100~150mm。
⑤大型立式儲罐的標志字體高度宜為罐高的1/20~1/10，其底邊宜位于罐頂以下1/3~1/2罐高處。
⑥塔、煙囪等特殊形體設備的字體大小可根據設備調整。
2. 管道標志的標識方法
① 管道標志色宜采用局部色帶表示，色帶寬度宜比文字內容兩端各增加20~30cm。管道標志的設置應符合下列規定：
a.管道穿過樓板、墻等視線隔離物的兩側；
b.管道進、出裝置處；
c.裝置內管道直管段的色帶間隔不宜超過20m，系統管廊上管道的色帶間隔不宜超過50m。
② 當標志色與表面色相同時，可直接標注文字。
③ 介質名稱可為介質化學名、商品名或慣用名、通用的英文縮寫、化學分子式。立管文字采用中文時，文字應從上至下排列；采用英文單詞或分子式時，字母宜從右側方向看為正；采用縮寫詞或構成單詞的字母較少時，字母可從上至下排列。
④ 箭頭應位于介質名稱的下游。若介質雙向流動時，應采用雙向箭頭；箭頭顏色應與文字相同。

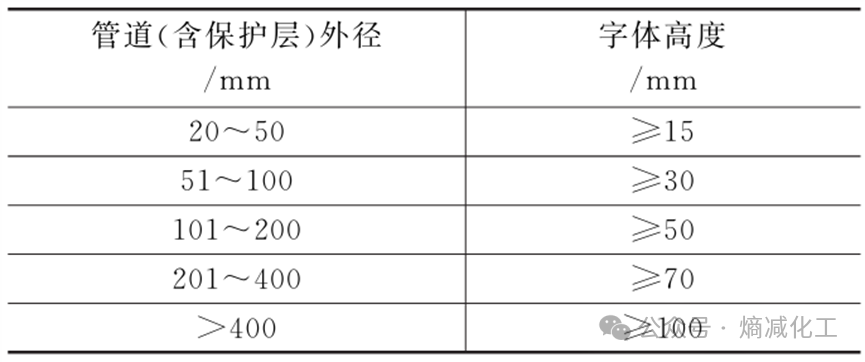

⑤ 字體高度應符合下表的規定，字寬可為字體高度的0.6~1倍。
⑥ 管道外徑或含絕熱材料及保護層的外徑小于或等于50mm，且刷標志色有困難時，可采用懸掛標志牌的方式。標志牌的短邊尺寸宜為標志字體的1.5~2倍，且不應小于75mm；長邊尺寸應比標志內容長。標志牌應采用金屬材料，并用鍍鋅鐵絲或不銹鋼絲懸掛。

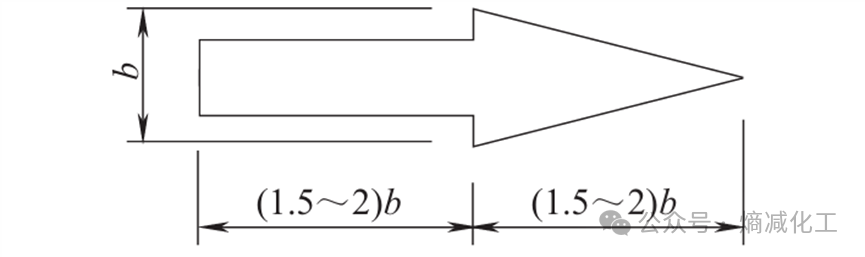

⑦箭頭寬度宜與字體高度相當，箭頭長度宜為箭頭寬度b的1.5~2倍，箭體的寬度宜為箭頭寬度的0.5倍，箭體長度宜與箭頭長度相當。箭頭示意如下圖所示。

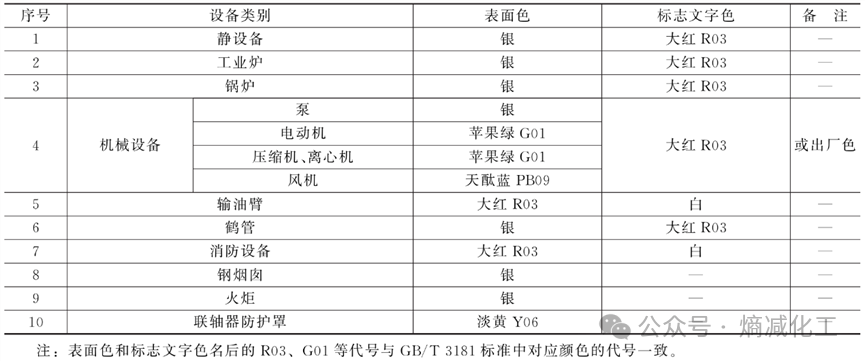

設備的表面色和標志文字色

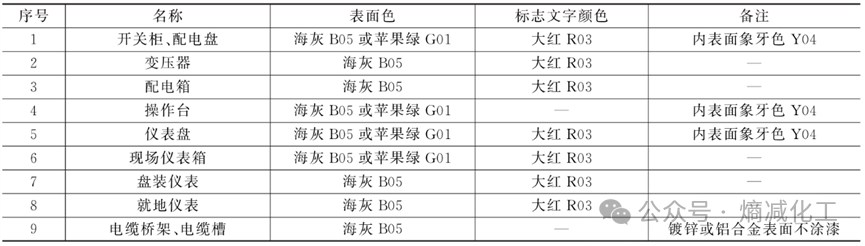

電氣、儀表設備的表面色和標志文字色

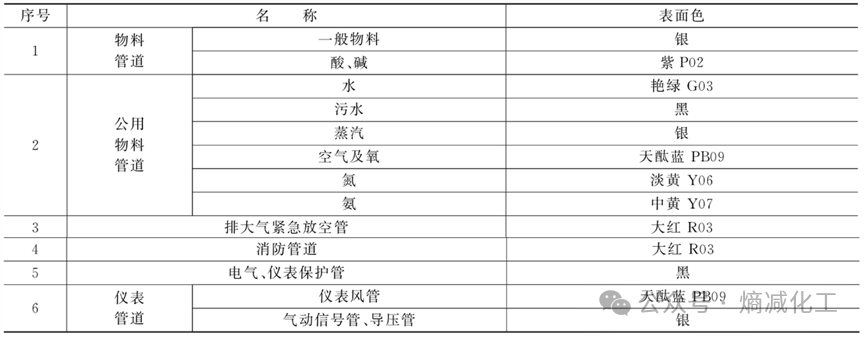

管道表面色
管道標志

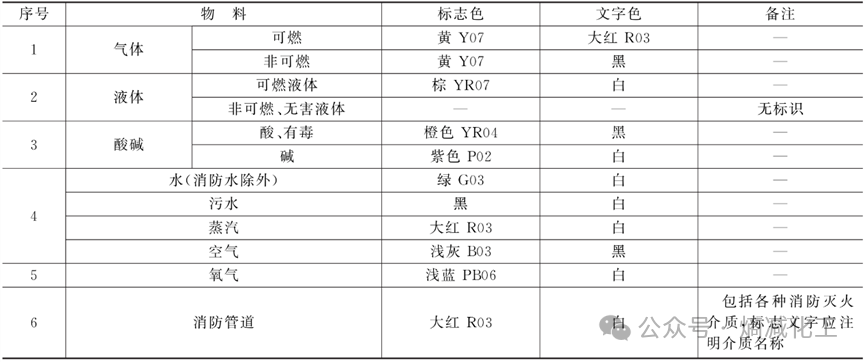

應包括介質流向、標志色、文字色及文字。標志色和文字色應反映輸送物料的特性，并應符合下表的規定；標志文字應注明介質名稱。
閥門和管道附件的表面色
